Machines à Défilement Horizontal


Nos machines à défilement horizontal sont spécialement conçues pour le contrôle haute précision de pièces cylindriques. Elles s’adaptent à différentes dimensions de pièces et garantissent une inspection fiable et automatisée.



Types de Machines et Architectures

Nous proposons plusieurs architectures en fonction des dimensions des pièces à contrôler :

📏 Pièces de longueur inférieure à 50 mm

🔹 Ø < 2 mm :
✔ Machines à bande transparente
✔ Caméras matricielles, axe optique vertical

🔹 Ø > 2 mm :
✔ Machines à bande crantée
✔ Caméras matricielles, axe optique horizontal

📏 Pièces de longueur supérieure à 50 mm

✔ Machine à chariot
✔ Caméras linéaires, axe optique horizontal

Caractéristiques Techniques communes

✔ Précision : ± 1 µm (selon le contexte et la pièce contrôlée)
✔ Visualisation en temps réel : statistiques de production, histogrammes des défauts
✔ Exportation des résultats : transmission des données vers SPC et MES
✔ Gestion avancée : utilisateurs, références, lots, cycles de production
✔ Journalisation des opérations : suivi des interventions, modifications et incidents
✔ Productivité optimisée : changement de séries rapide, nettoyage et entretien simplifiés
✔ Télémaintenance : accès et assistance à distance via Internet

Illustrations & Détails

  • Bande transparente:


Ce système est conçu pour le contrôle de pièces de très petits diamètres, généralement comprises entre 0,1 et 3 mm, avec une longueur inférieure à 50 mm. Les pièces sont positionnées directement sur la bande transparente pour une inspection précise


Performance & Cadence

  • Vitesse : jusqu’à 3 pièces par seconde
  • Gestion des éjections :
    ✔         1 sortie pour les pièces conformes
    ✔         1 ou 2 sorties pour les pièces non conformes
    ✔         1 sortie dédiée aux pièces non traitées en fin de défilement


Productivité & Fiabilité

  • Changement de séries rapide pour une flexibilité maximale
  • Entretien et nettoyage facilités pour minimiser les arrêts
  • Élimination automatique des poussières et rayures pendant l’inspection



  • Bande Crantée

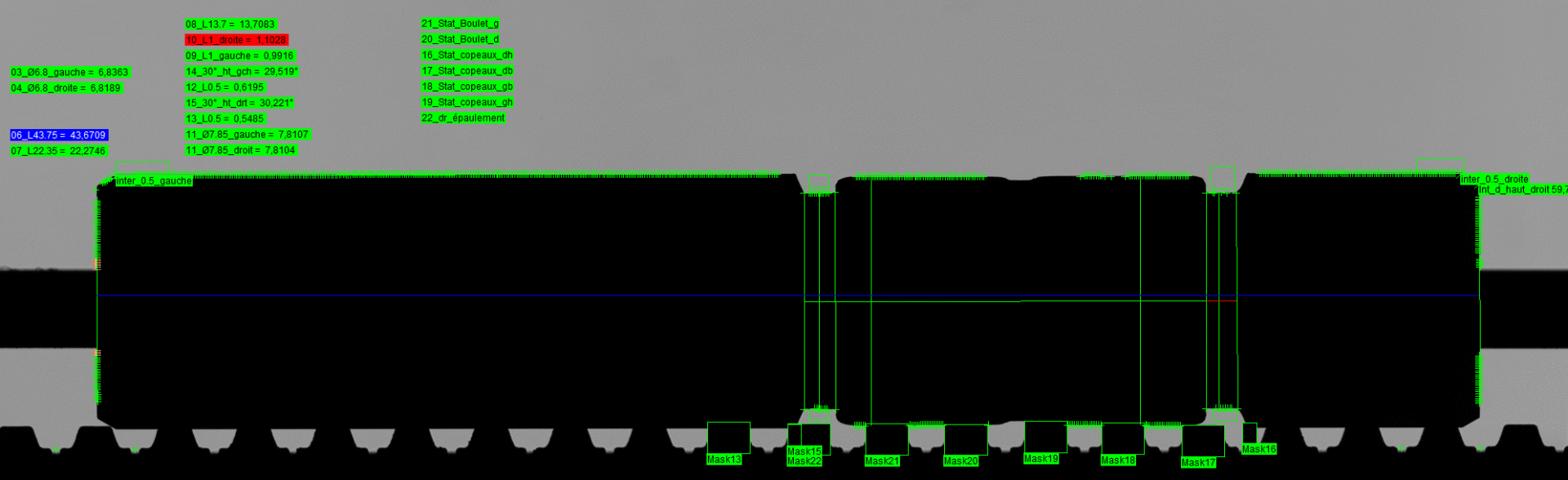

Ce système permet le contrôle de pièces cylindriques de 2 à 12 mm de diamètre et de moins de 50 mm de longueur. Les pièces sont positionnées sur une bande crantée, assurant un maintien stable pendant l'inspection.


Performance & Cadence

  • Vitesse : de 3 à 8 pièces par seconde
  • Gestion des éjections :
    ✔         1 sortie pour les pièces conformes
    ✔         1 ou 2 sorties pour les pièces non conformes
    ✔         1 sortie dédiée aux pièces non traitées en fin de défilement


Productivité & Fiabilité

  • Stabilité optimale des pièces grâce à la bande crantée
  • Débit élevé pour une inspection rapide et efficace
  • Gestion optimisée des flux de production



  • Chariot

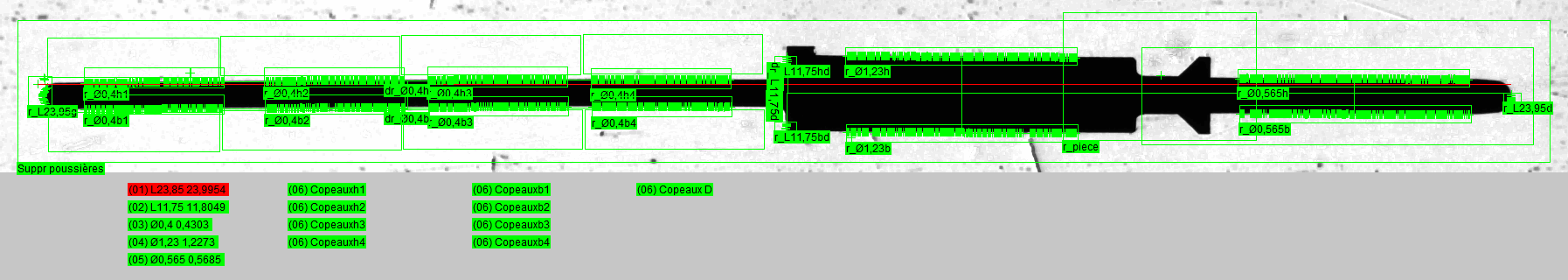

Ce système est conçu pour le contrôle de pièces de grande longueur. Il prend en charge des pièces de tout diamètre inférieur à 60 mm et d’une longueur allant jusqu’à 1000 mm. La pièce est maintenue de manière sécurisée, soit entre pointes, sur des supports en V, ou tenue par une pince.


Performance & Cadence

  • Vitesse : jusqu’à 1 pièce toutes les 2 secondes (variable selon la longueur)
  • Précision : ± 1 µm, en fonction du contexte et des exigences de mesure
  • Chargement et déchargement automatisés par manipulateur


Stabilité & Fiabilité

  • Maintien sécurisé des pièces pour une inspection précise
  • Adaptabilité aux grandes longueurs et diamètres variés
  • Processus automatisé pour une productivité optimisée
